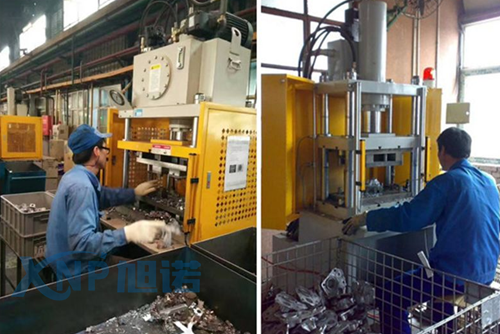

我們知道其實(shí)鋁合金型材的硬度是非常軟的，我們?nèi)绻趯?duì)鋁合金型材進(jìn)行沖壓加工時(shí)稍不留意，鋁型材就會(huì)出現(xiàn)頂傷、刮傷的現(xiàn)象，針對(duì)此類(lèi)現(xiàn)象，我們對(duì)模具制造主要有一下幾點(diǎn)要求：

　　1、鋁型材沖壓時(shí)，在不影響工程數(shù)的情況下，沖孔盡量排在后面工程沖孔。

　　2、鋁合金硬度較軟，很容易導(dǎo)致模具堵料，故模具在設(shè)計(jì)時(shí)，模具放間隙時(shí)宜放雙邊料厚10％的間隙，刀口直深位和錐度要設(shè)計(jì)合理。

　　3、鋁料較脆，沖壓時(shí)容易開(kāi)裂，如果需要進(jìn)行反折邊，盡量不要做壓線。

　　4、鋁合金型材在折彎時(shí)，容易產(chǎn)生鋁屑，造成工業(yè)鋁型材點(diǎn)傷或者壓痕，鋁原材需貼PE膜。

　　5、陽(yáng)極后的鋁型材在進(jìn)行沖壓件時(shí)，完全壓合會(huì)出現(xiàn)吐酸，為了讓酸液流，模具需要留0.2-0.3MM的縫。

　　6、工業(yè)鋁型材沖壓時(shí)，為防毛刺及落料不順，所有鋁件刀口都要求用慢走絲線割。

　　以上就是鋁合金型材在進(jìn)行沖壓前，對(duì)模具合理設(shè)計(jì)的要求了，旭諾鋁型材可以對(duì)鋁料進(jìn)行沖壓加工，嚴(yán)格按照加工工藝流程，如果你有鋁型材加工需求，可以聯(lián)系網(wǎng)站小編。
